11月4日暫定開通の環状第2号線 築地区間の様子を見てきた(11/11)


2018年11月4日に暫定開通した環状第2号線(豊洲~築地)のうち、築地区間を11日に見てきました。


豊洲方面は9月15日開催の見学会で見たので、まぁいいかと思って見ませんでした。

道路詳細等はマスコミ報道などで色々されているので省略します。あと政治がどうのこうのは面倒臭いです。


▲①旧青果門交差点

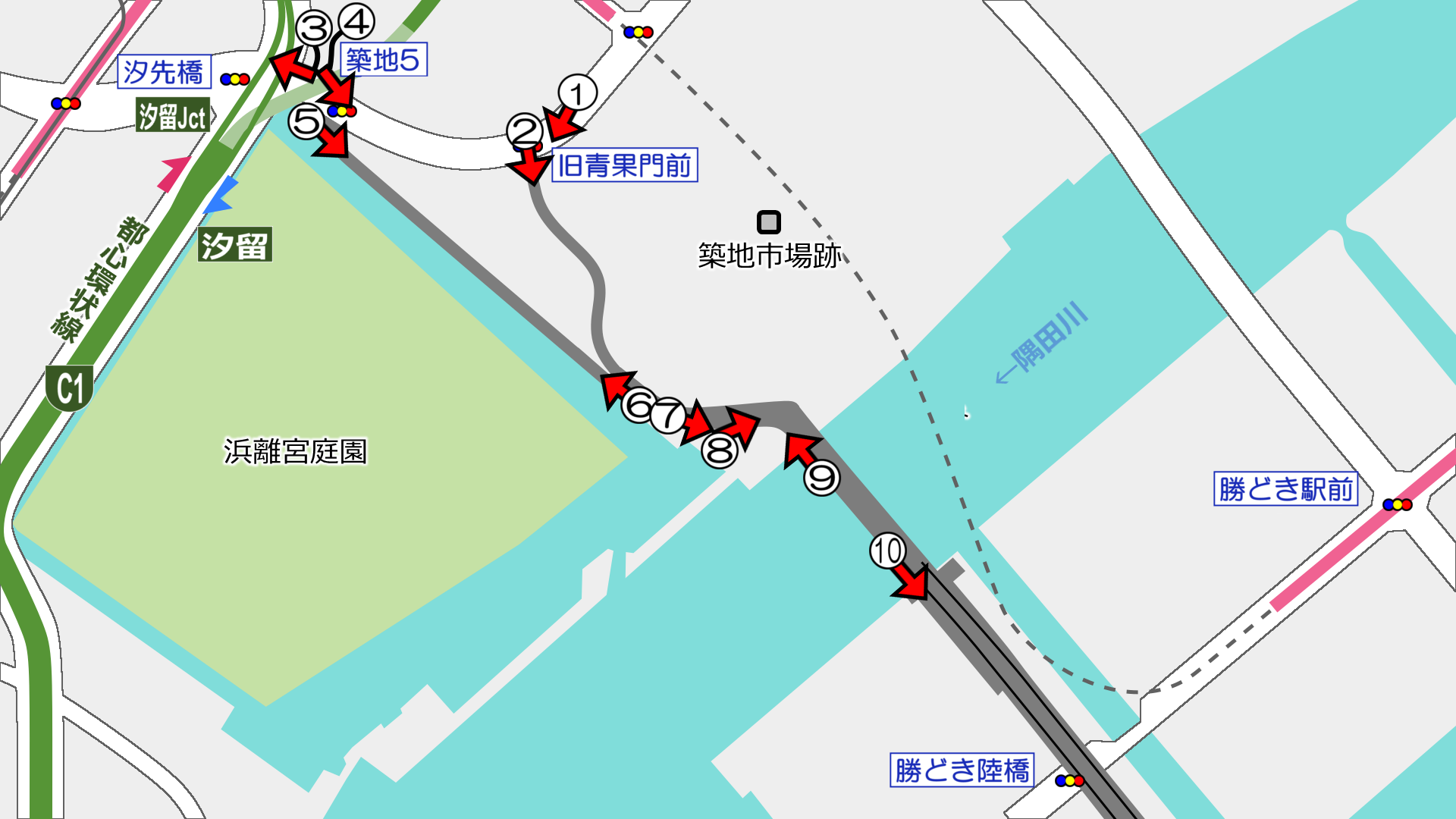

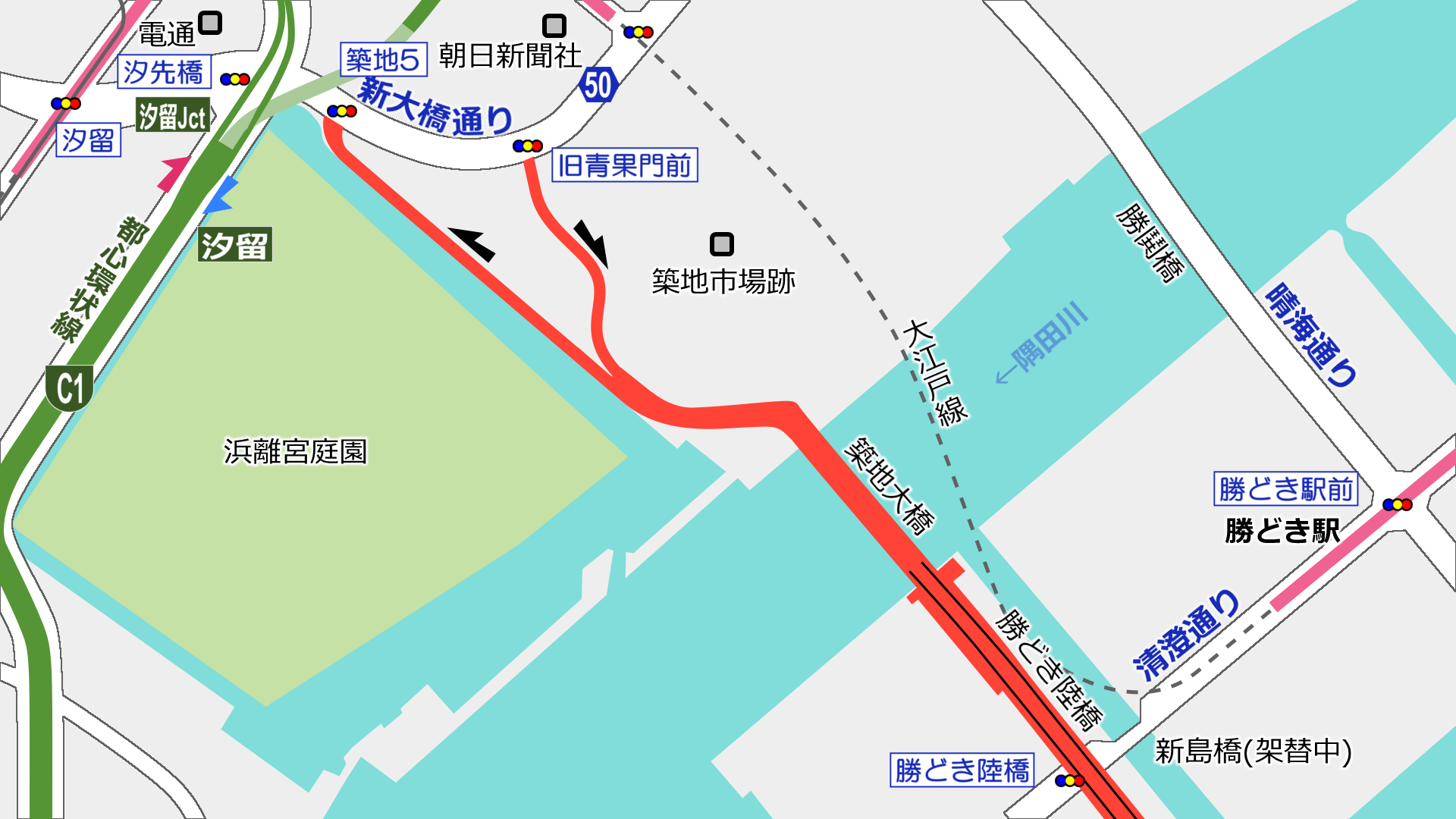

今回の暫定交通開放は移転した築地市場の合間を縫うように行われたため、内回り・外回りが途中で分岐しています(上の地図参照)。

内回りの豊洲方面は旧青果門から入ってい行きます。


▲②旧青果門交差点から見た暫定道路

このように自転車・軽車両進入禁止、歩行者進入禁止、駐停車禁止、制限40キロ、片側1車線となっています。

新大橋通り側には原付2段階右折用のスペースと信号機が設けられ、原付用の信号現示も短時間だけあります。

なお青果門前から旧青果門前に交差点名が変更されました。


▲③虎ノ門方面

虎ノ門方面へはトンネルによる立体交差で本線が計画されています。

汐先橋交差点付近では工事より、路盤が仮設状態です。



▲④築地5丁目交差点

暫定道路の外回り(虎ノ門方面)はここで新大橋通りと合流します。以前から信号がありました。

交差点名は築地5丁目交差点と名付けられています。



▲⑤外回り暫定区間

こちらも片側1車線です。道路際は高い防音壁で仕切られています。

交通開放当初、渋滞がひどくて使い物にならないみたいな書き込みを見かけたんですが、全然渋滞してなかったですね。交通開放初期の混乱のせいなのか、時間と曜日の問題なのか?


▲⑤歩道部分

自転車歩行者道部分も仮設です。白線によって通行区分が区切られています。

植木鉢による植栽があるあたりが東京都らしいですね。東京都の道路って他県と比べると本当に緑が多いんですよね。


▲⑥車道の分岐・合流部分

内回り・外回りの分岐・合流部分です。

右側の道路の方の様子も見たかったですね。歩行者は入れないもんで。(車で来い)



▲⑦築地大橋北側のカーブ

奥に築地大橋の上部が見えますね。



▲⑧美しい



▲⑨築地大橋から築地市場跡方面

将来的にはまっすぐ道路ができます。



▲9月15日の見学会時に撮影

2019年度末には市場跡地を利用して地上部の暫定道路が供用される予定です(第2段階)。

本線トンネル等の開放は2022年度の予定で、本線は4車線となります。



▲⑩豊洲方面

今回見たのはここまで。豊洲方面は見ませんでした。

車で走ってみたい道路でした。



▲おまけ:築地市場正門

築地市場はこんな感じになっていました。今年何回来ましたかね。買い物は一切してないけど。


撮影日:2018年11月11日 記載内容は執筆時または撮影時のものです。変更があった場合も追記できていない場合があります。

非公開理由を考慮し非公開コメントには基本的に返信していません
by yunomi-chawan1 | 2018-11-18 00:00 | 道路計画や開通など | Comments(2)

新島橋架け替えと築地市場

新島橋の架け替え

環状2号線の見学会に行った日、清澄通り新島橋の架け替えも見てきました。

環状2号線見学会の記事
その1
その2

▲架け替え中の新島橋

昭和34年(1959年)に架設され幅員22.75m・4車線であった新島橋の架け替えを行っています。

現在は写真右側の仮設橋に道路を移動させ、左側に新橋を建造しています。平成31年(2019年)1月ごろに車道を左側に移動し、その後現在の車道部分の橋を建造する計画だそうです。

新橋の幅員は35.60m~40.85m・6車線となるそうです。この橋の部分でのボトルネックも解消することでしょう。


▲案内看板

区議会録によると、中央区ではこの橋の架け替えを東京都がするよう要請していたようですが、区道ということで中央区が施行することになった経緯があるようです。

この環状3号線の橋から西側(豊海町~竹芝~芝公園)の区間は、第4次事業化計画で東京都が優先して事業に着手する路線に選定されています。

築地市場

今年何度目かの築地市場訪問。もうすぐ閉場です。この日も忙しそうな市場でした。それにしても外国人が多いですね。



吉野家一号店も今でも営業(この日は営業時間を過ぎていた)。ここで2回ほど食事をしたことがあります。

築地市場閉場後は閉店するそうです。豊洲市場にも出店するらしいですけどね。



▲築地市場前に掲示された解体の案内

解体の案内も掲示されていました。それにしてもアスベストが凄いな。(左側に他に数枚掲示物あります)



▲青果門

環状2号線の仮設道路・その後本線副道が接続予定の場所です。



▲青果門内部

いまはトラックが止まっていました。



▲仮設道路北行き出口付近

汐先橋の南側で仮接続する予定です。約1年間ここが交差点となるようです。

歩道は防音壁の向こう側に用意されているようです。



▲工事案内看板

環状2号線本線トンネルの工事も行われています。

築地市場の部分は閉場後です。


撮影日:2018年9月15日

非公開理由を考慮し非公開コメントには基本的に返信していません
by yunomi-chawan1 | 2018-09-19 00:00 | 道路計画や開通など | Comments(0)

環状2号線暫定開通へ 9月15日見学会に参加 その2

前回の続きです
前回の記事

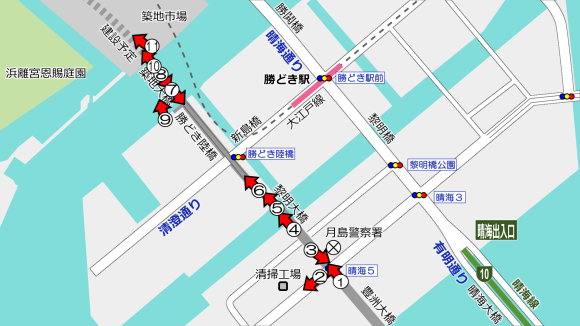

今回は晴海5~築地大橋までです。


▲①晴海5丁目交差点から北向き

現在は「安全第一」の柵がありますが、いつでも開通できそうな状態です。環状2号線向きの車道の信号機はまだ設置されていません。



▲②選手村予定地・晴海客船ターミナル方面(補助314号線)

こちらも道路自体はできているようですが、車線が制限されています。



▲③晴海5丁目交差点(豊洲・有明向き)

この交差点も5レーンを有する大きなものです。



▲事業用車両の展示



▲④黎明大橋

ここで黎明大橋を越えます。走っていて「橋だな」とわかるようなものではなく、いつの間にか通過している橋ですね。

この東側の晴海通りには「黎明橋」という橋があり、「どうしてこうも似た名前を付けたのかな」と思わなくもない。

黎明大橋を北に向けて渡ると、そのまま「勝どき陸橋」に繋がります。片側3車線あったうち、中央と右の2車線は陸橋に繋がりますが、左側の1車線は陸橋の下道に降りていきます。(南向きはその逆)

歩道は陸橋には行けません。


▲黎明大橋の親柱

比較的シンプルな親柱です。



▲⑤勝どき陸橋

北行きの車線は、黎明大橋横断後すぐに片側1車線に減少します。

現場にいた東京都職員に聞いたところ、これは築地市場近辺の整備ができていないため(その部分で片側1車線になるため)で、ちゃんと整備でできたときには片側2車線(4車線)になるそうです。



▲⑥勝どき陸橋の上

勝どき陸橋清澄通り環状3号線)と立体交差します。

陸橋の幅員は狭く、路側帯もほとんどありません。若干カーブしています。

陸橋の両側には透明で背の高い防音壁があります。天井部分には蓋がありません。ちょっと近未来的な道路ですね。



▲⑦勝どき陸橋の北側

南行き車線はここで片側1車線から2車線に増えます。



▲⑧勝どき陸橋の北側、築地大橋上

勝どき陸橋北側の築地大橋上で、側道と合流・分岐します。



▲⑨築地大橋

勝どき陸橋の北側で「築地大橋」となります。

この橋は隅田川に架かる橋で、勝鬨橋の下流側に位置し、隅田川で最も下流に位置する橋となります。

橋長245mの鋼3径間連続中路式アーチ橋で、「建設後100年を経てもなお東京都民の誇りとなる橋」をコンセプトに設計されたそうです。


▲築地大橋の銘板

これは舛添要一前東京都知事が揮毫したものだそう。

シルクの服・・・?



▲⑩築地大橋より北向き

この先は現在、築地市場があって本格的な整備はここまでとなります。築地市場閉場後、本格的な整備が始まる予定です。



▲掲示されていた交通開放の案内

このような予定で開通させるようです。

本線トンネル整備完了は2022年度となるそうです。

正直なところ、仮に開通させて汐先橋のあたりが不安ですね。


▲⑪仮設道路に向けて2車線で左急カーブ

今回の見学会で見られたのはここまでです。

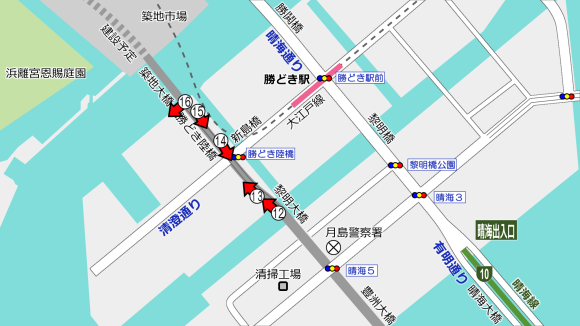

勝どき陸橋の下部道路

▲⑫勝どき陸橋南側の下部

清澄通りと交わる勝どき陸橋に向けて幅員が狭くなり、都市計画上は幅員30m程度となっているようです。



▲⑬歩道の一部分

歩道の一部分が非常に撥水性の良いアスファルトとなっていました。橋の上はこういうのがありますが、この先で排水設備がなく水が溜まっていたのでこれでいいのかな……と気になりました。将来はインターロッキングブロック舗装にでもするのでしょうか?



▲⑭清澄通りと交わる「勝どき陸橋」交差点

少し変わった信号サイクルでした。小平市でよく見る一部歩車分離式かな?



▲⑮の位置

こうです。



▲⑯築地大橋への歩道は階段とスロープ(一通の標識は見学会イベント用)

勝どき陸橋交差点から築地大橋側へは階段・スロープを使ってアクセスする必要がありました。

築地大橋取付階段」というそうです。


撮影日:2018年9月15日

非公開理由を考慮し非公開コメントには基本的に返信していません
by yunomi-chawan1 | 2018-09-18 00:00 | 道路計画や開通など | Comments(0)

環状2号線暫定開通へ 9月15日見学会に参加 その1


来月(10月)の築地市場閉場後1か月以内に暫定開放される予定の環状2号線のうち、豊洲市場付近~築地大橋間で9月15日見学会が行われたので見てきました。

当日は自由に出入りができ、開通前の道路を歩くことができました。あいにくの雨でしたが、多くの人が来場していました。

写真が多く1度に載せきれないので、分割して掲載します。今回は豊洲市場付近~晴海五丁目交差点間を掲載します。


撮影位置は上の地図の通りです。

雨のため水滴などが映ってしまっています。


▲①南側「市場前駅」側より入場

当日は市場前駅側の出入口から入場、北に向けて歩きました。

豊洲市場と築地市場の問題で、当初計画より交通開放が遅れている道路であることは報道などの通りです。



▲②築地方面に撮影

豊洲~晴海間は片側3車線の6車線の構造で、非常に広い幅員の道路となっています。

都市計画上は、豊洲大橋部分は幅員40m、橋の南側は50m、北側は60mです。

道路付属物は黒色系が採用され落ち着いた雰囲気になっています。道路照明も柱がデザイン性のあるものと言えます。


▲③豊洲大橋南側の自転車道・歩道

自転車道・歩道はインターロッキングブロック舗装で、植栽もおこなわれています。

電線類は地中化され、電線共同溝が整備されています。

車道の路側帯も広いものとなっています。駐車禁止です。(豊洲大橋上は駐停車禁止)


▲④市場前駅の交差点(南向き撮影)

交差点部分は5レーンになっています。右折レーンが2つあります。

都市計画上は横切る補助315号線と立体交差する計画ですが、平面で完成しています。



▲⑤豊洲市場

この道路に面して豊洲市場の出入口があります。

豊洲市場は10月11日に開場予定です。



▲⑥豊洲大橋

豊洲大橋は豊洲地区と晴海地区を結ぶ橋で、幅員32.3m(都市計画上は40m)、橋長は550mです。

橋の上では駐停車禁止となっています。



▲⑦豊洲大橋

構造形式は「5径間連続鋼床版ラーメン箱桁橋」で、V脚をもった橋となっています。

橋の上部両側には自転車歩行者道が整備されています。



▲横風注意

横風注意の標識も設置されています。

実際、海風なのかビル風なのか強い風が吹いていてきつかったです。



▲⑧橋上の自転車歩行者道

舗装によって色分けされています。



▲⑨橋の上の見晴し広場

橋の上には両側2ケ所ずつ見晴し広場が設置されています。

ここにはベンチが設置され、高欄部分に照明が仕込まれていました。

ちなみに、奥に見えるクレーン車が大量に見えるのは東京オリンピック・パラリンピック大会での選手村となる場所です。この道路も選手の輸送に使われる予定となっています。

写っていませんが、左側にはレインボーブリッジも見えますよ。


▲⑩豊洲大橋の北側

この部分は副道も含めて幅員60mとなっています。本線と副道の間には透明の防音壁が設置されています。

それにしても高いビルが多いですね。あちこちでタワマンができてますが大丈夫なんですかね。



▲⑪晴海五丁目交差点

晴海五丁目交差点で補助314号線と交差します。平面交差となっています。

交差点部分は5レーンが用意されています。


今回の記事ではここまで。続き北側は次の記事で掲載します。


▲晴海五丁目交差点角で開かれていたオープンハウス

当日は晴海五丁目交差点の角で「晴海選手村予定地オープンハウス(大会後のまちづくり)」が行われていました。

並んでいたので立ち寄るのはやめました。


撮影日:2018年9月15日
