[多摩NTの橋ぜんぶ撮影PJ] No.6~10 ホームラン橋ほか

No.6 ホームラン橋
事業主
構造形式
施工会社
竣工
地図
住宅・都市整備公団
PC2径間連続ラーメン橋
昭和コンクリート工業株式会社
1989年3月
Googleマップ

向陽台地区の向陽台小学校と稲城中央公園を結ぶ人道橋。1径間で道路を、もう1径間で公園の駐車場を横断しています

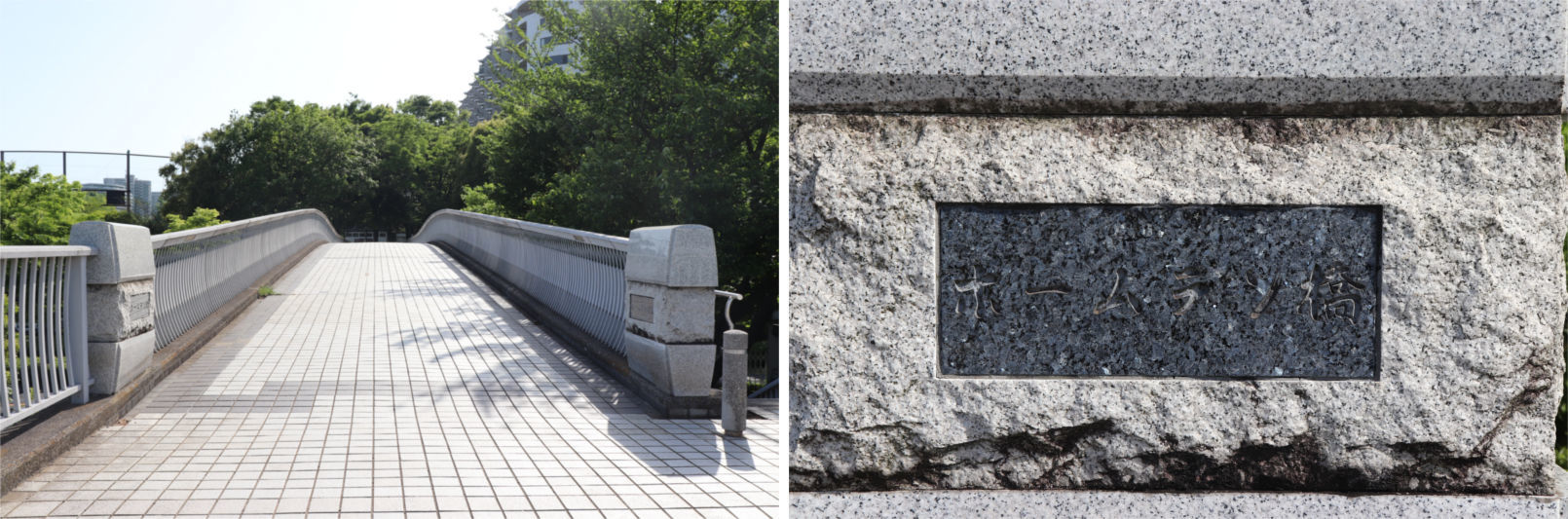

橋梁形式はラーメン橋で、橋の頂上付近で盛り上がった形状をしています。親柱・高欄ともにしっかりをしたデザインでした。

「ホームラン橋」というのは、稲城中央公園の市民球場が由来なのでしょう。

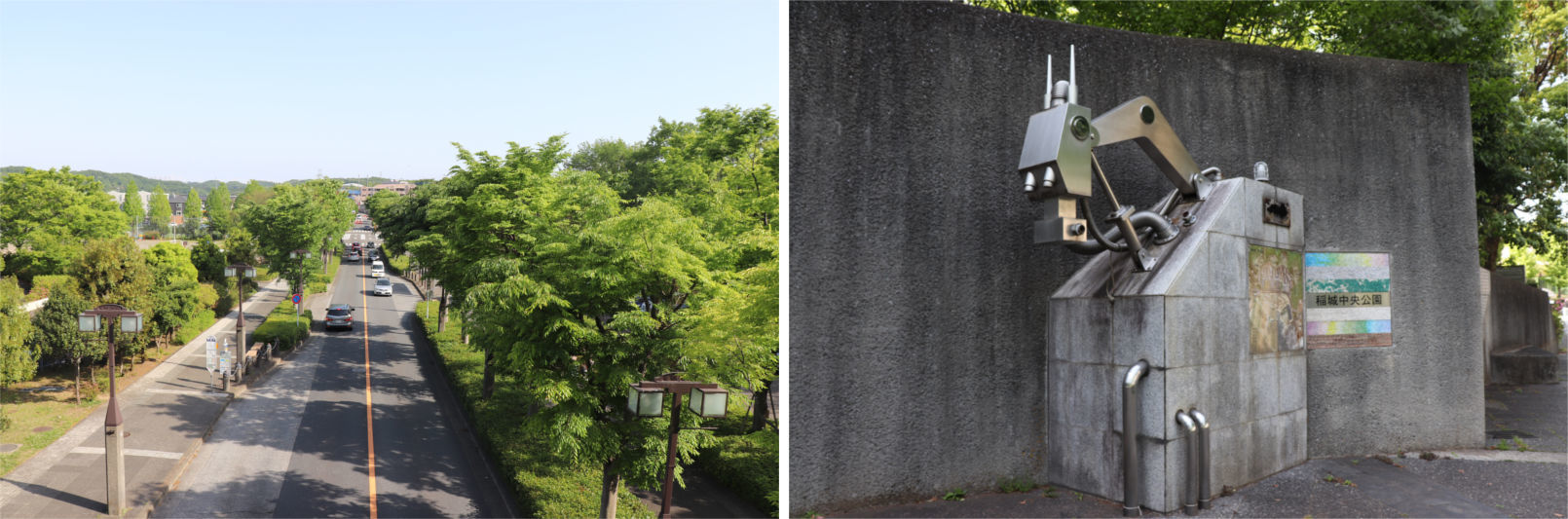

下の道路は2車線で、大きく成長した街路樹が植えられています。右の写真は近くにあったモニュメント。

No.7 くじら橋
事業主
構造形式
施工会社
竣工
地図
住宅・都市整備公団
PC単径間固定式門型ラーメン橋
株式会社銭高組
1997年7月
Googleマップ

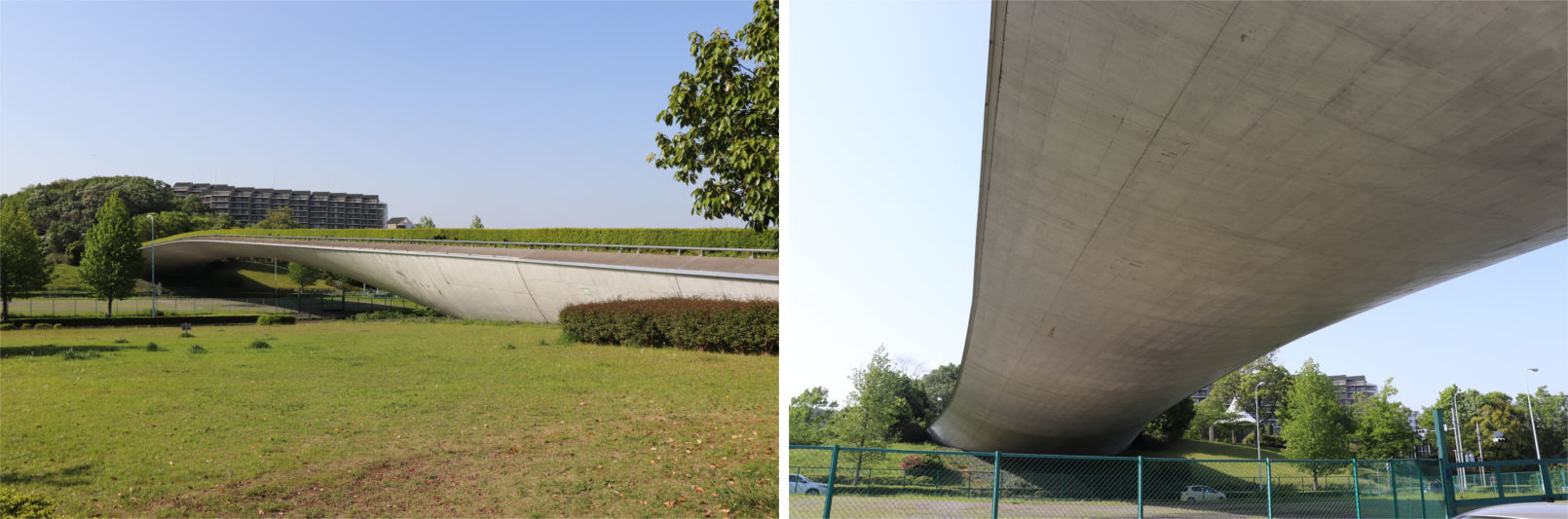

非常に奇妙な形状をしたラーメン橋で、稲城中央公園を結んでいます。南多摩尾根幹線道路という広幅員の道路を単径間で横断しており、橋長107m、支間長100.5mで、この形式の橋では支間長が日本最大です。

特徴はなんといっても3次元的な曲面で、名前の通りくじらに見えます。「くじら橋」という名前は地元小学生の公募でつけられたそうです。

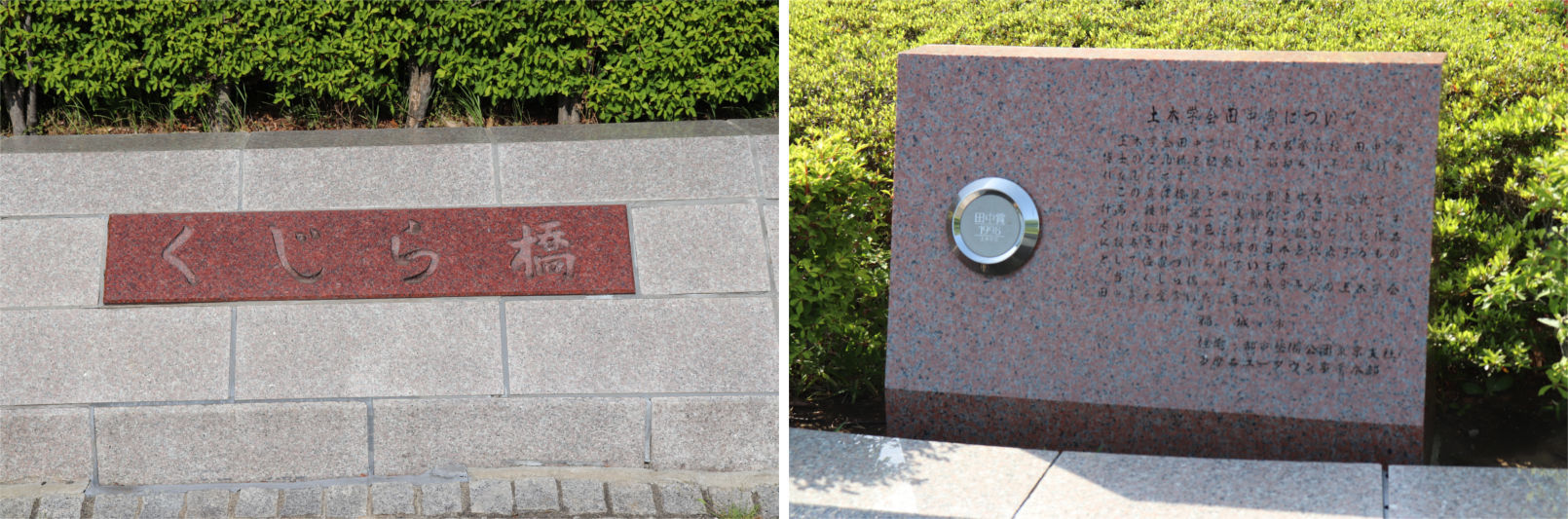

施工の優れた技術と美観などから土木学会田中賞を受賞したほか、プレストレストコンクリート技術協会賞、日本コンクリート工学協会賞を受賞しています。

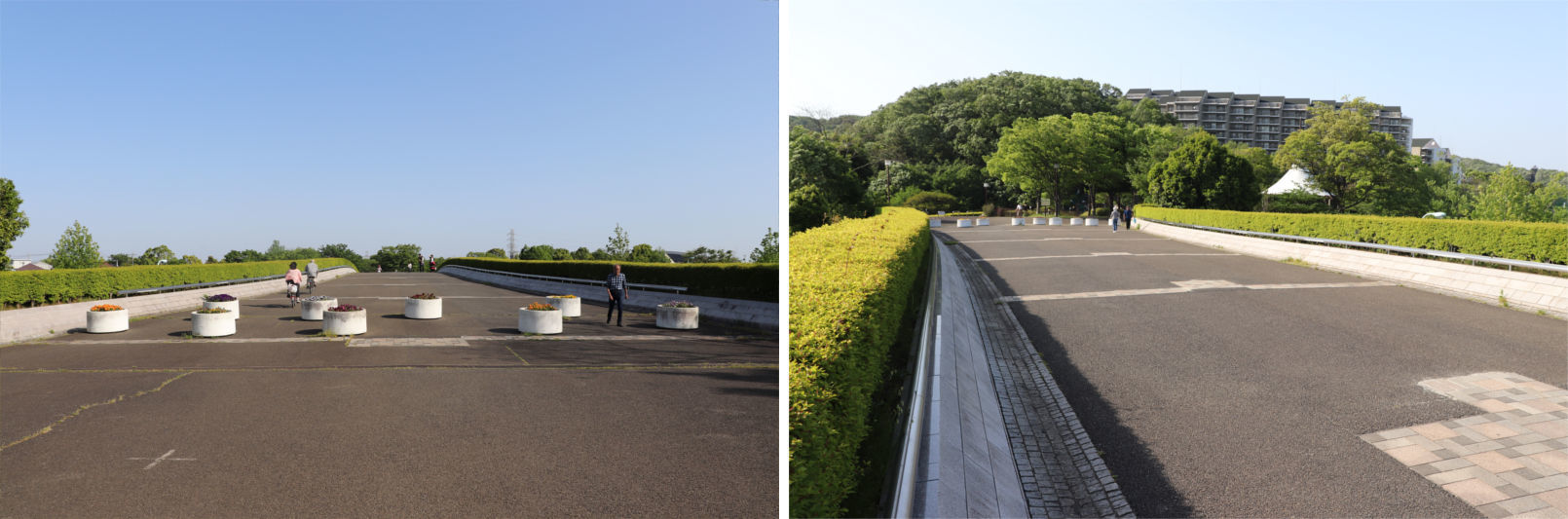

橋の上面も高幅員で、こう見えても歩道橋。稲城中央公園から橋であることを感じさせることなく横断できます。

高欄部分には植え込みがあるほか、夜間は照明が点灯します。

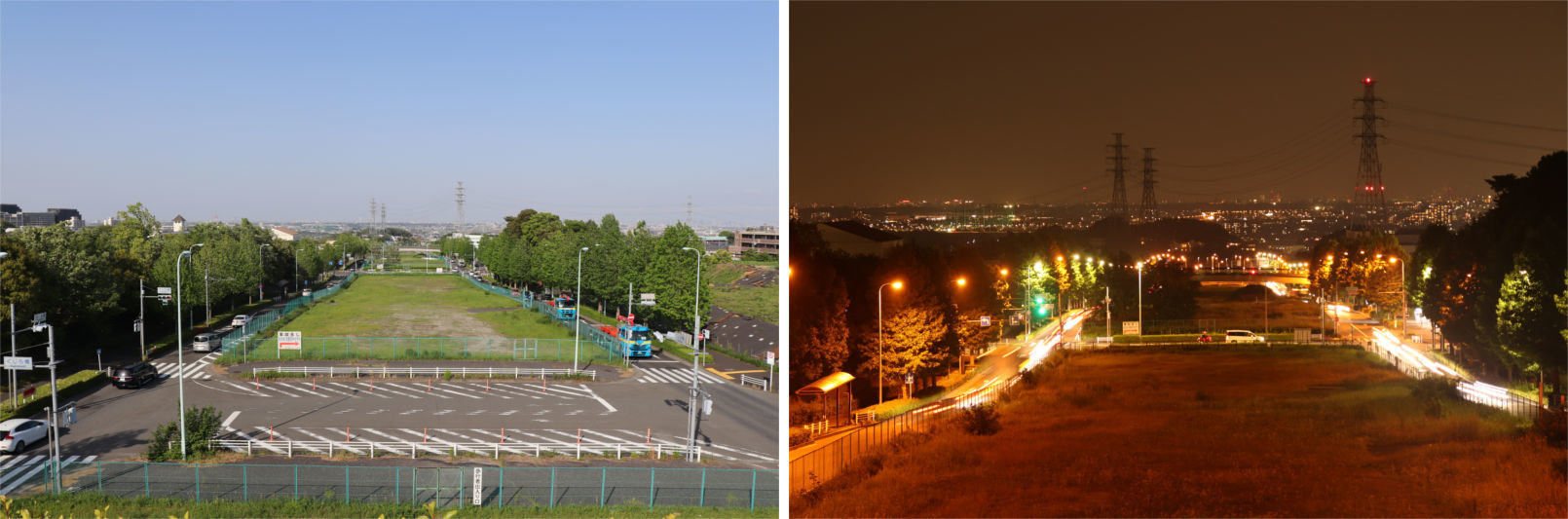

橋からは東京スカイツリーや東京タワーも見ることができます。

多摩モノレール是政ルート構想を見越しつくりのようです。(ただしモノレール構想はほぼ凍結)

多摩ニュータウンで1,2位を争う美しい橋でしょう。

No.8 ぞうさん橋
事業主
構造形式
施工会社
竣工
地図
住宅・都市整備公団
PCホロー2径間ラーメン橋
株式会社安部工業所
1992年3月
Googleマップ

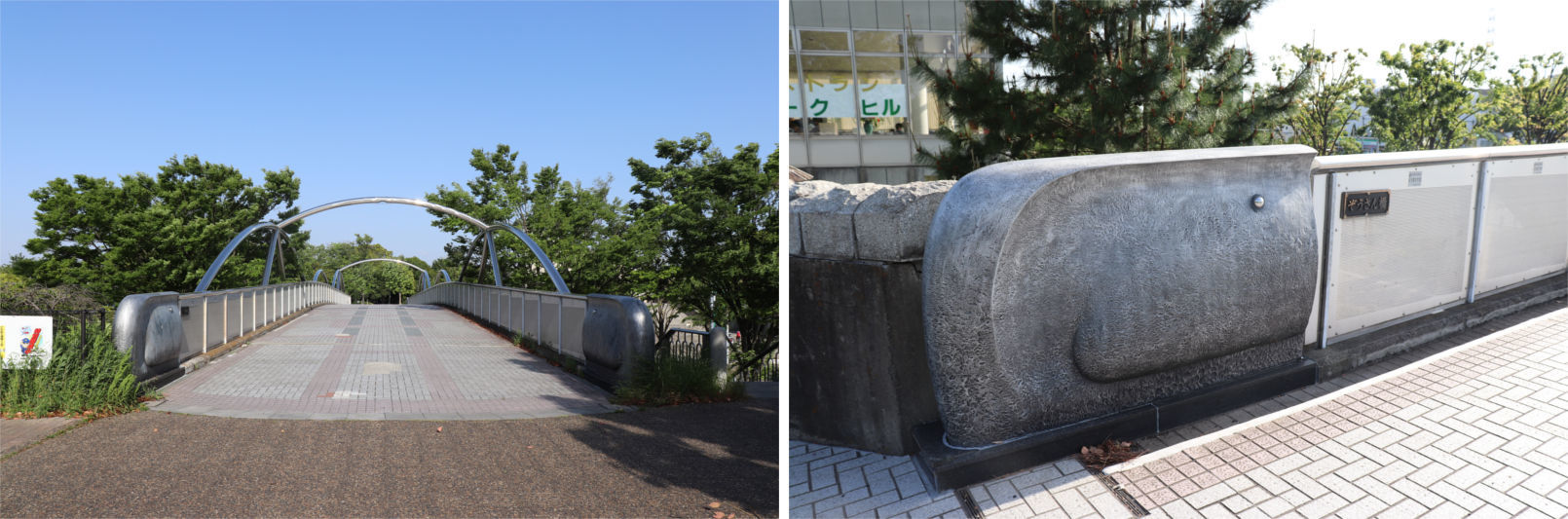

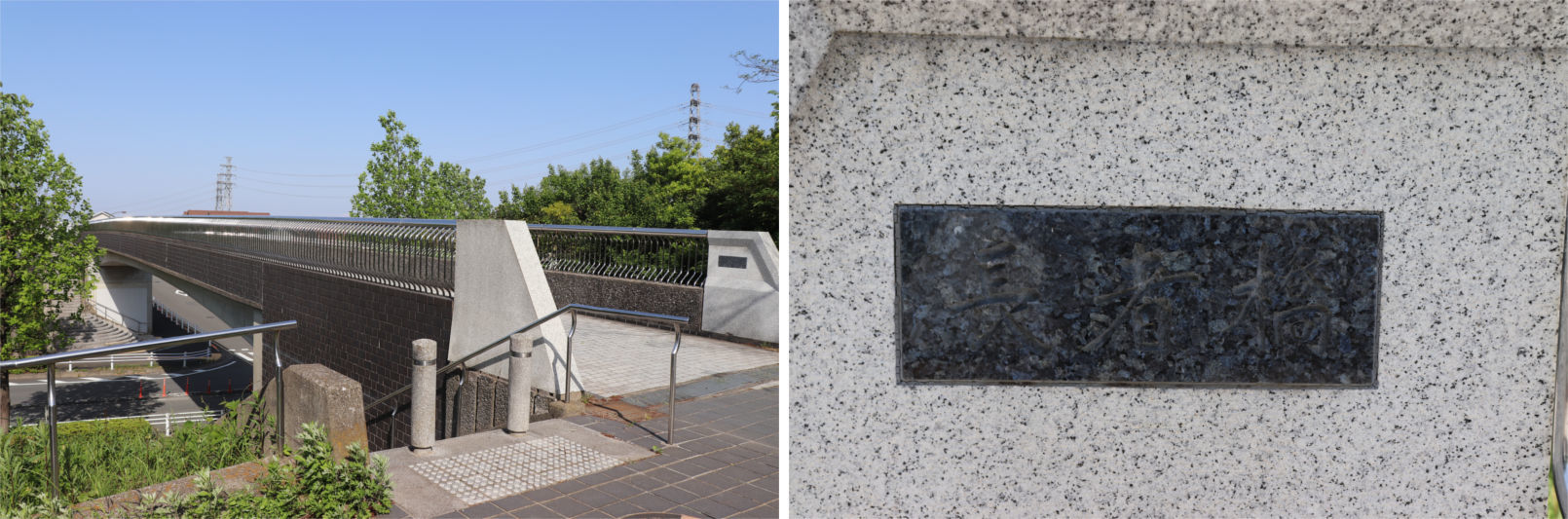

稲城中央公園と長峰3丁目を結ぶ人道橋。ホームラン橋と同様に、1径間で道路を、もう1径間を駐車場を横断しています。

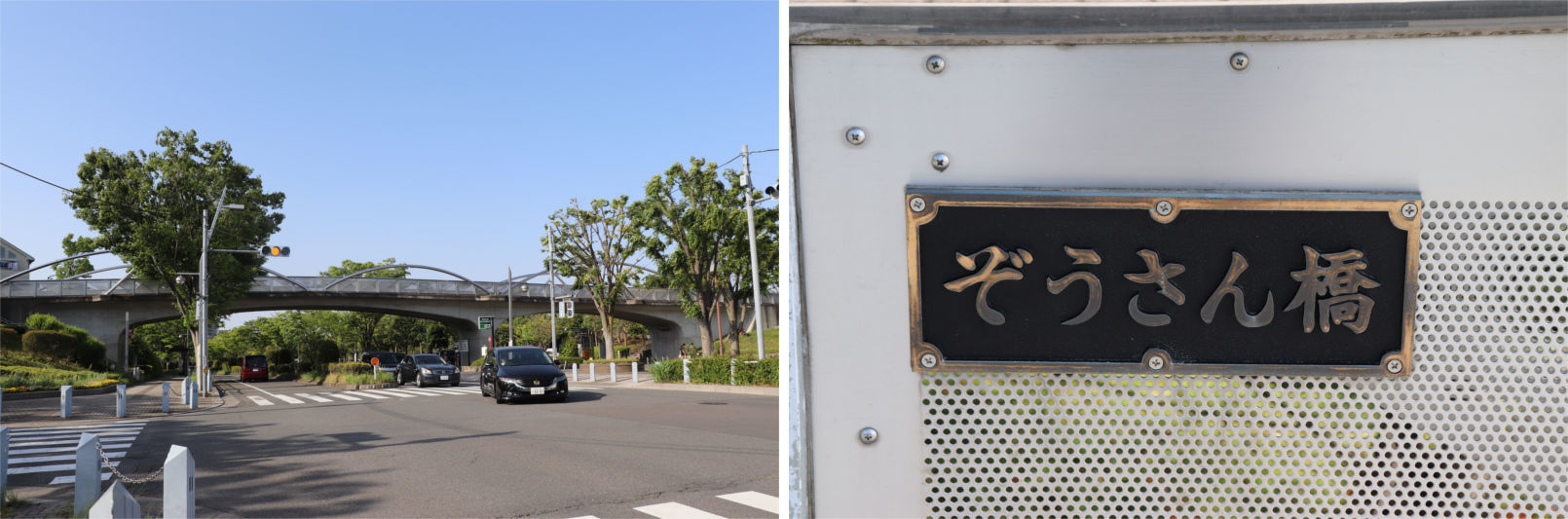

アーチのような装飾があり、ちょっとした楽し気を演出しています。親柱部分は橋梁名のとおり、「ぞうさん」のような形状をしていますね。

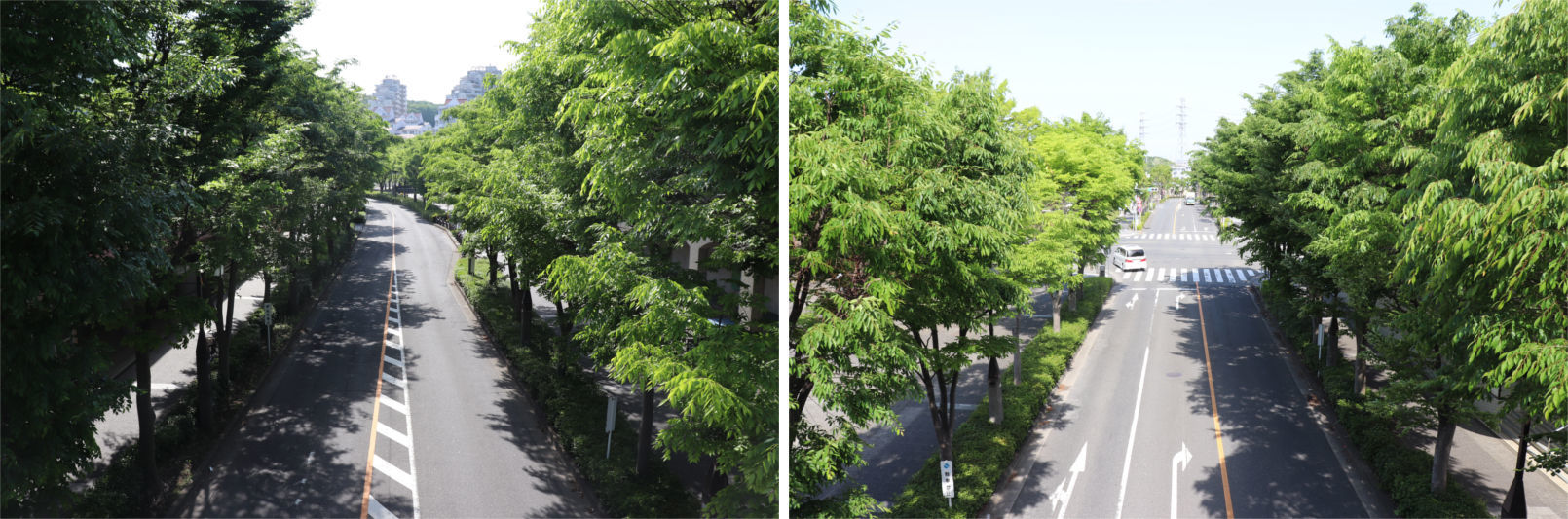

橋が横断する道路は広い中央分離帯のある2車線の道で、ケヤキ並木が続いています。

No.9 稲城中央公園体育館連絡橋
事業主
構造形式
施工会社
竣工
地図
住宅・都市整備公団
プレテンション形式PC中空床版橋
株式会社安部工業所
1992年4月
Googleマップ

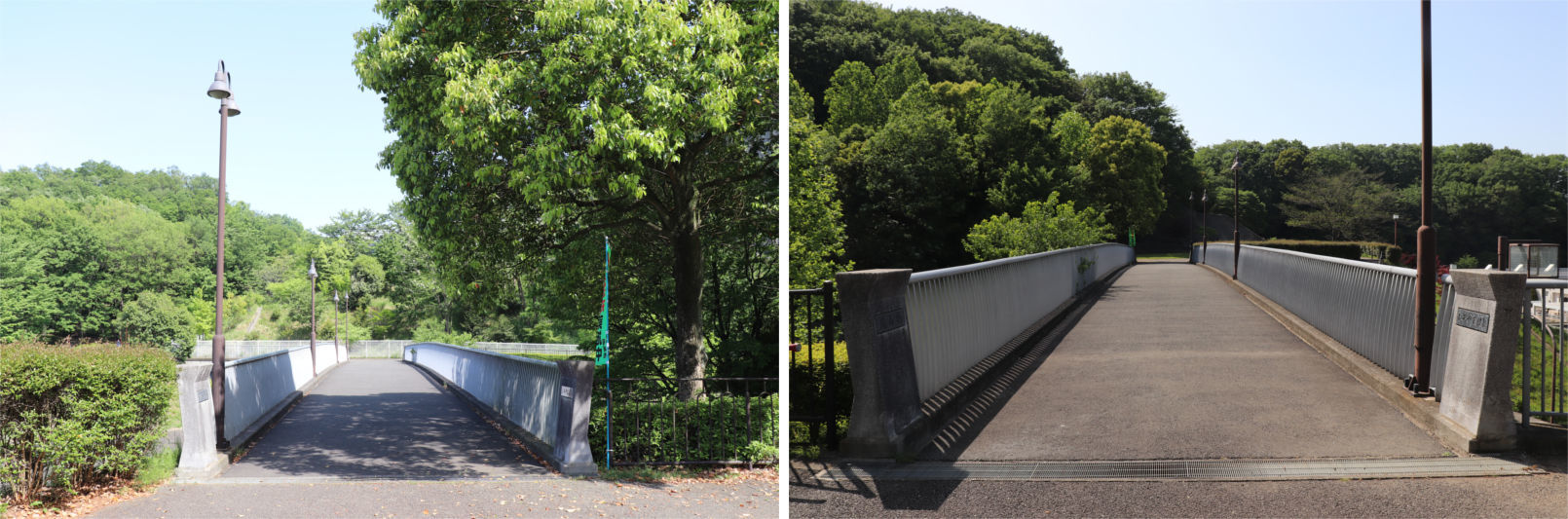

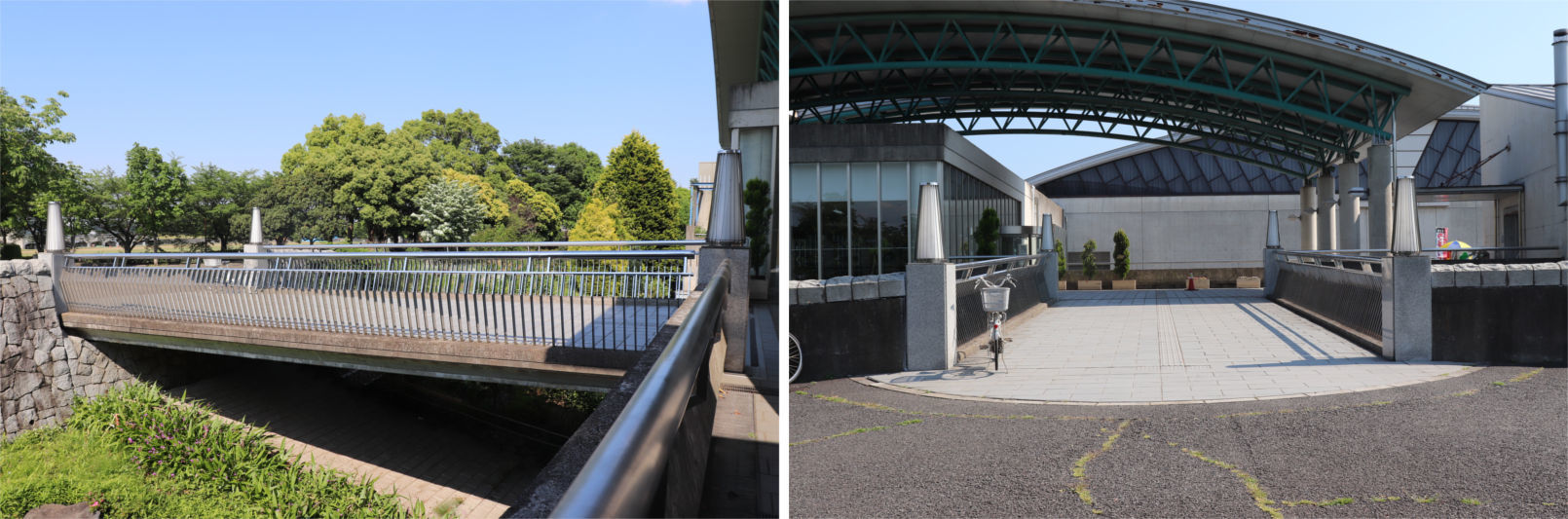

稲城中央公園と総合体育館を結んでいる橋です。公園内に存在しています。

橋の下は体育館の倉庫のようになっていて、わざわざ橋であることもなかったのかなぁとも。


高欄はステンレスでぴかぴかとしていて、親柱部分には照明が取り付けられています。橋からはすぐ近くにぞうさん橋が見えますね。

No.10 長峰橋
事業主
構造形式
施工会社
竣工
地図
住宅・都市整備公団
2径間連続鋼床版橋
川田工業株式会社
1995年3月
Googleマップ

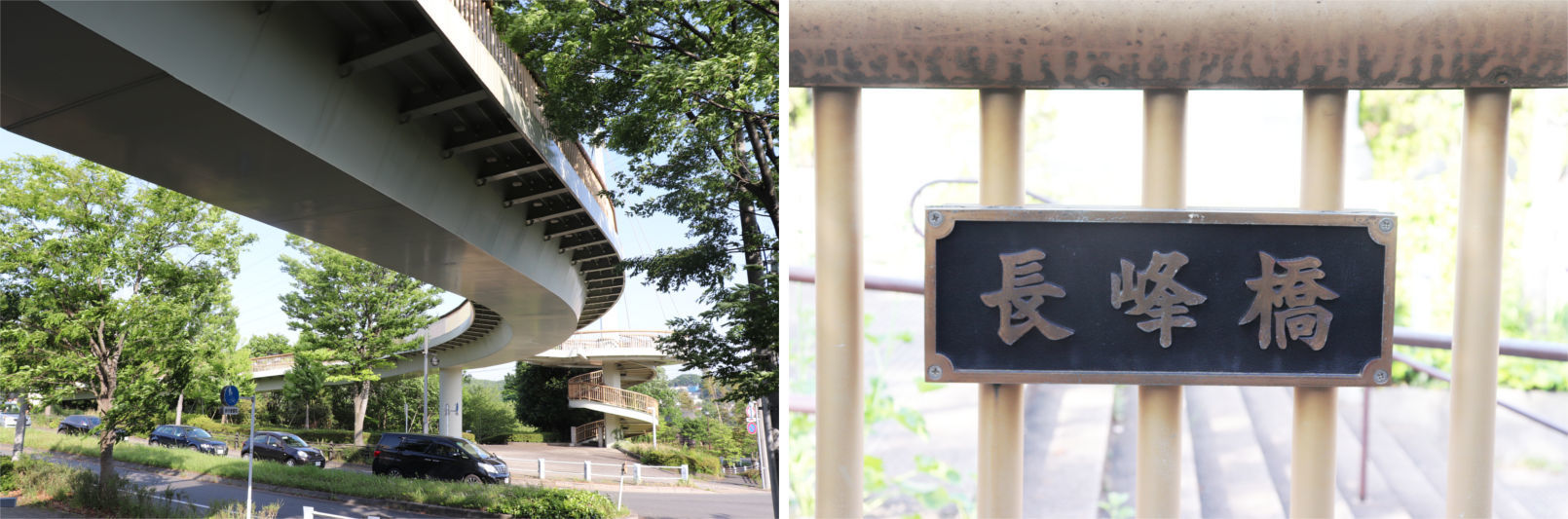

長峰小学校の東側にある歩道橋です。地形を利用して、小学校側はフラットに接続し、反対側はスロープと螺旋階段で降りることができます。

これまでの橋とは違って、鋼橋であることも特徴の1つでしょうか。

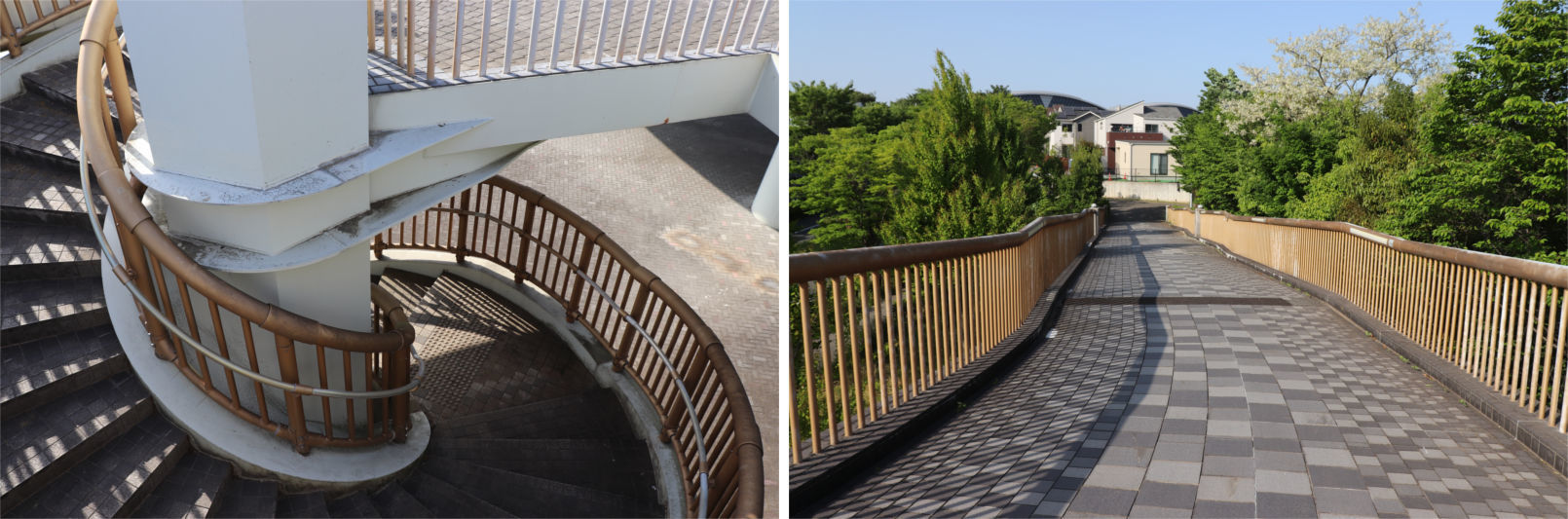

螺旋階段部分はこのように塔を持っています。何度かテレビドラマのロケ地としても使われていたと記憶しています。

橋本体も90度カーブしています。


橋面はブロックで覆われていて、高欄等も茶色~クリーム色の暖色系で統一されています。


非公開理由を考慮し非公開コメントには基本的に返信していません
by yunomi-chawan1 | 2018-12-24 00:00 | 多摩NTの橋ぜんぶ撮影プロジェクト | Comments(4)

[多摩NTの橋ぜんぶ撮影PJ] No.1~5 城山橋ほか

多摩ニュータウンをご存じですか。

稲城市・多摩市・八王子市・町田市に跨る日本最大規模のニュータウンです。総面積約2,900haで、1960年代~2000年代にかけて開発されました。開発手法は新住宅市街地開発事業、土地区画整理事業で……などと色々語りたいことがありますがこのくらいで。

多摩ニュータウン歩行者と自動車が分離されたまちづくりがされているという特徴があります。このため、域内には多数の橋梁があり、私が数えただけでも300超。

それでは多摩ニュータウンの橋をぜんぶ撮影しようじゃないか。

多摩NTの橋ぜんぶ撮影PJ  始動
※NT=ニュータウン、PJ=プロジェクト


4月ごろより少しずつ撮影を始めました。当初はブログに載せるつもりはありませんでしたが、成果として残さないと続けられない気がしたので、載せることにしました。
大体1記事に5橋くらい載せようと思います。
前ブログの大丸用水のように、途中で飽きて放棄するかもしれない…です。

No.1 城山橋
事業主
構造形式
施工会社
竣工
場所
住宅・都市整備公団
固定充腹アーチ橋
林建設工業株式会社
1987年10月
Googleマップ

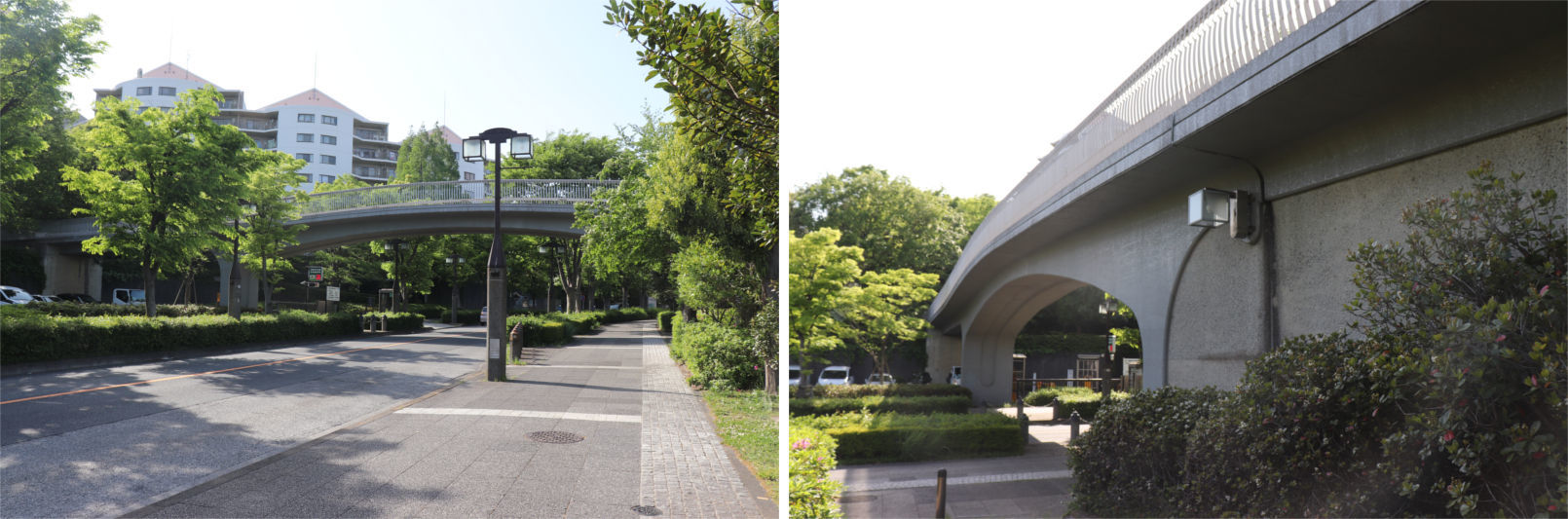

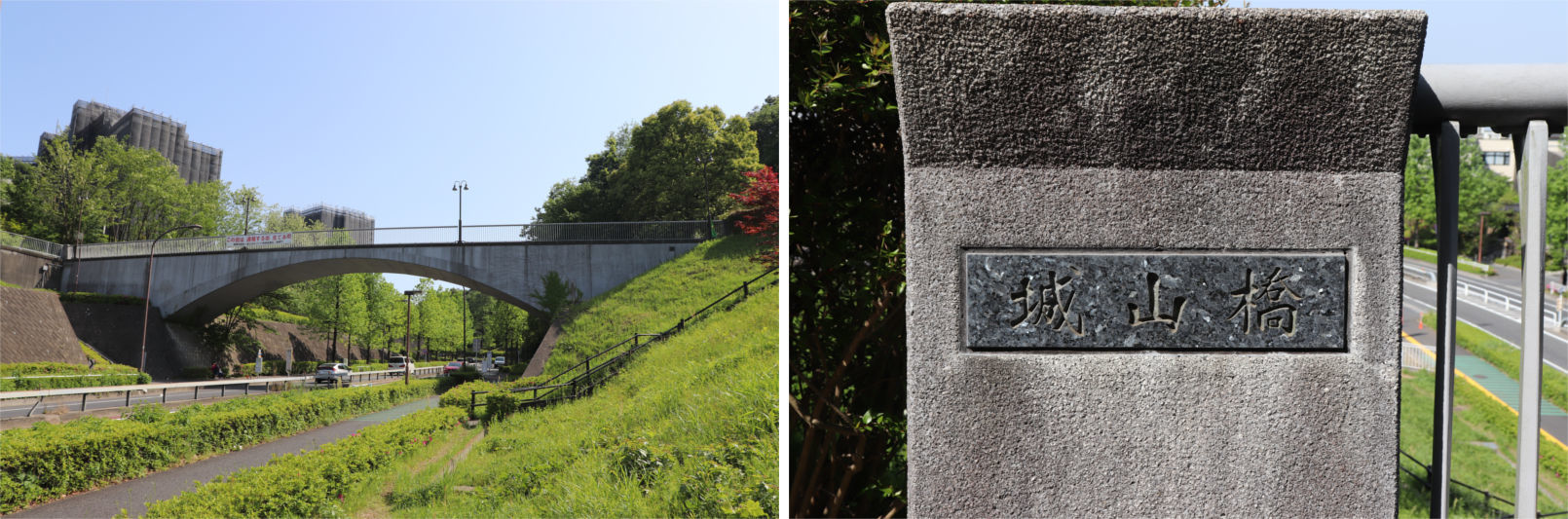

多摩ニュータウン向陽台地区の北端にある人道橋です。是政橋側から多摩ニュータウンに入るのにくぐる橋で、充腹式のアーチ橋が門のような趣を出しています。


橋の遊歩道は城山公園に繋がっていて、他の人道橋を経て長峰地区まで車道を平面交差せずに行くことができます。

高欄や親柱のデザインはおとなし目で、橋には街灯も設置されています。


橋が架かる下の車道は2車線中央分離帯ありで、急な坂道であることもあって、橋がかなり高い場所にあるように感じさせます。車道にはユリノキの並木が続いています。橋からは多摩川方面が綺麗に見えますね。

No.2 竪谷戸たてやと大橋
事業主
構造形式
竣工
場所
東京都
4径間連続RC床版鋼箱桁橋
2003年2月
Googleマップ

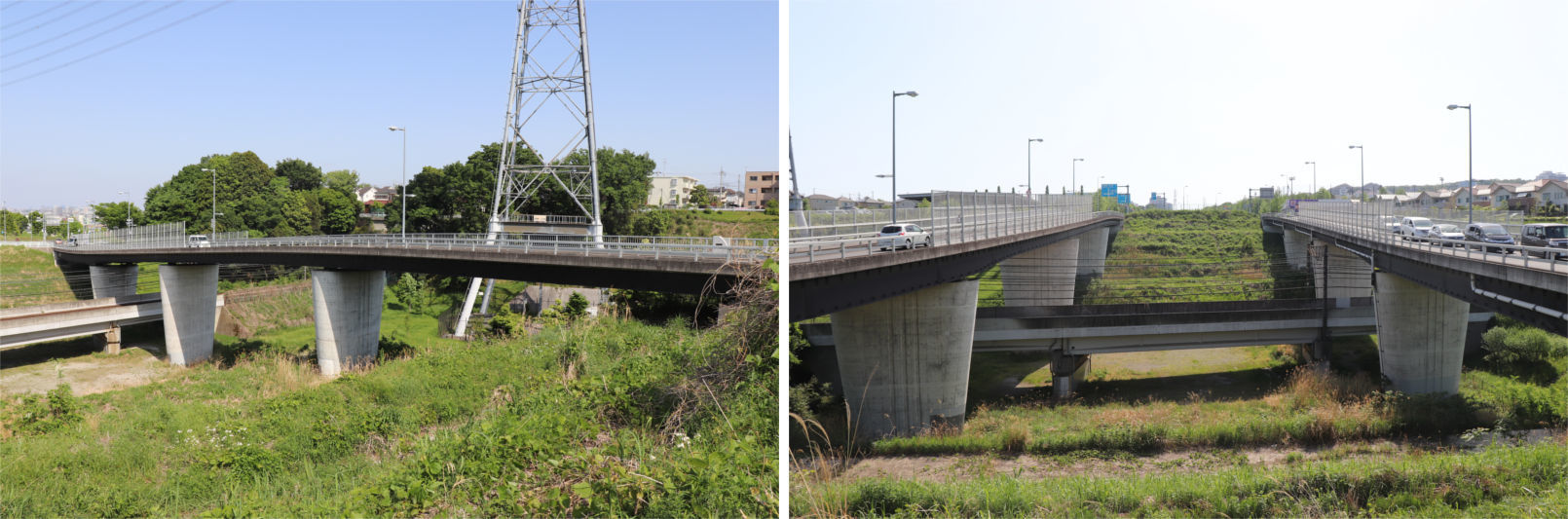

南多摩尾根幹線道路の橋梁です。JR武蔵野線(貨物線)を横断しています。

竪谷戸」というのは稲城のガスト付近~くじら橋付近まで続いていた谷戸のことで、多摩ニュータウン事業によって埋め立てられた経緯があります。

当初はJR線の下をくぐる計画だったため、JR線も橋梁形式になっています。その後、ここも盛土することも考えられていましたが、結局今のようになっています。

橋は上下線で別々になっています。これは本来は副道という扱いで、本線はこの間に造る計画でしたが、2015年に東京都が4車線で整備する方針を打ち出し、現在検討が行われています。


JR線もこの部分だけトンネルではないあかり区間となっています。ここに駅を作る検討も一時なされましたが、結局旅客化されずいまのままです。

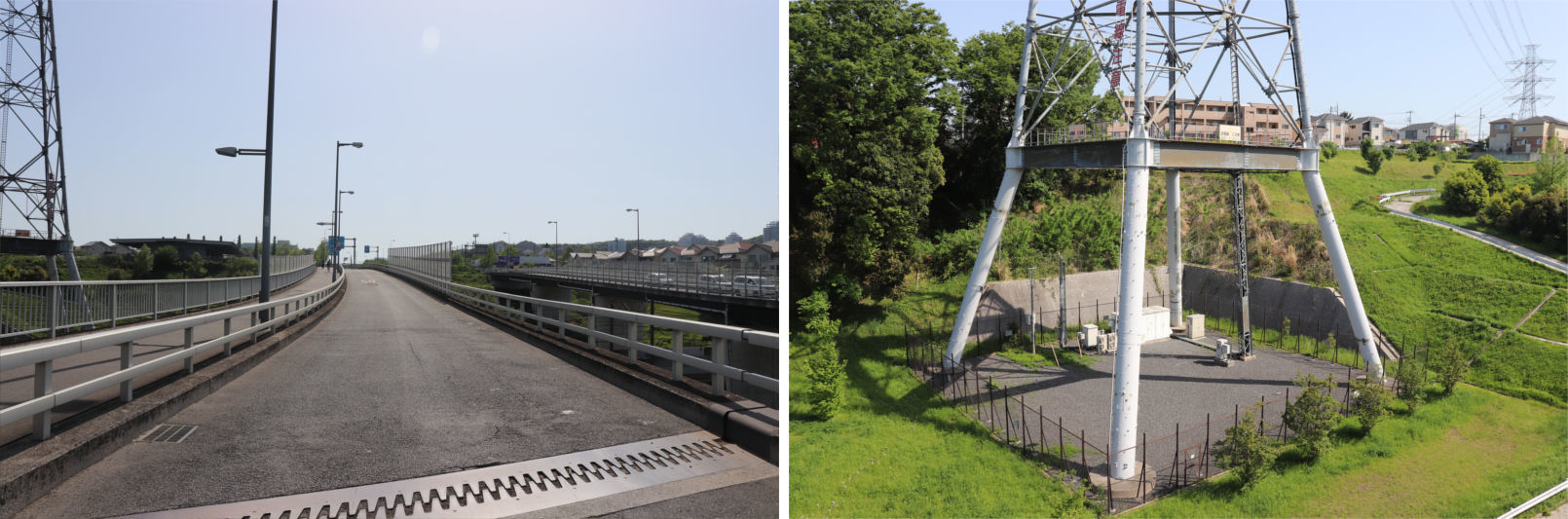

車道は片側1車線です。相模原方面に向けて登り坂になっています。

橋の下には基礎が頑丈そうな大きな鉄塔もあります。

No.3 向陽台橋
事業主
構造形式
施工会社
竣工
地図
住宅・都市整備公団
PC3径間連続ラーメン橋
林建設工業株式会社
1987年11月
Googleマップ

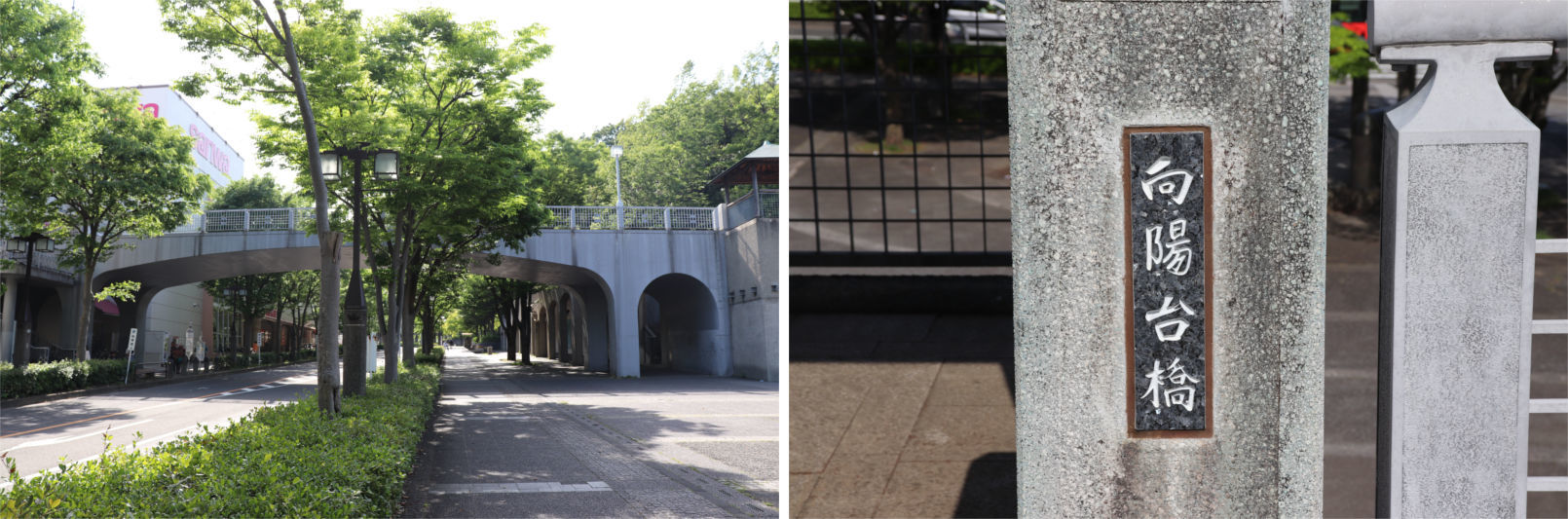

向陽台地区のセンター地区にある人道橋です。アーチ橋のような形状のラーメン橋で、城山橋と合わせたかのようなデザインになっています。

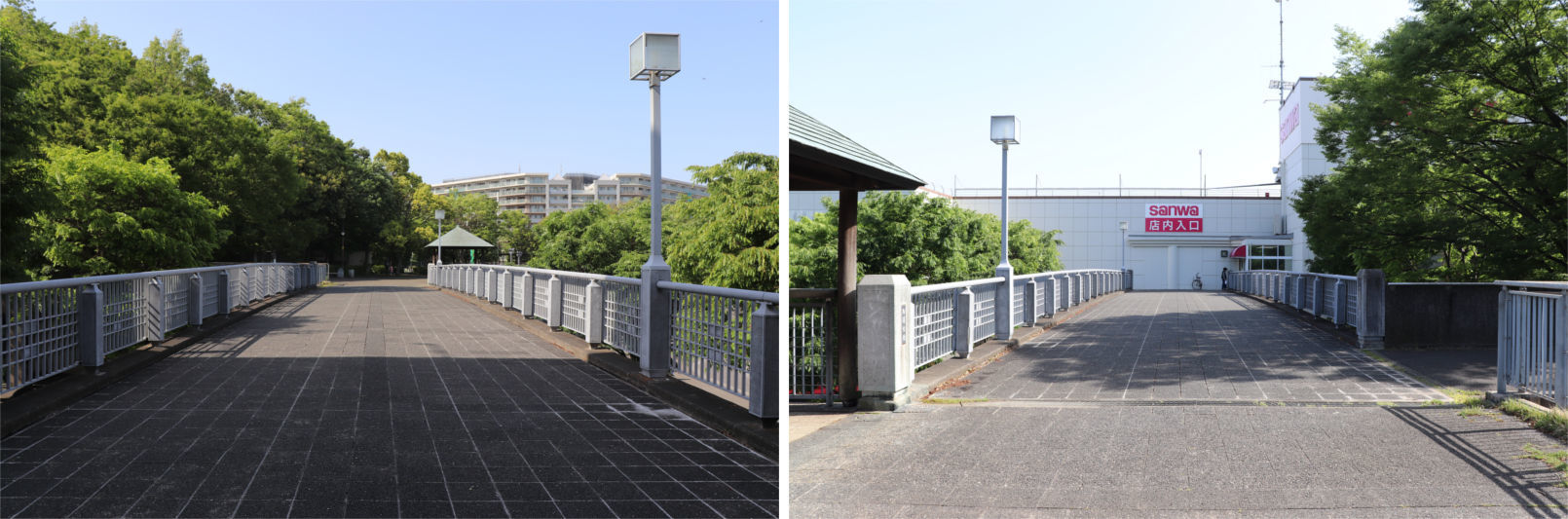

北側は城山公園に繋がっているほか、南側は商業施設にも直結しています。(商業施設に入らずに橋を渡ることも可能)

向陽台地区は灰色系で揃えられている印象がありますね。


橋が架かる道路にはケヤキ並木が続いていて、季節になれば森の街を歩いているような錯覚も感じさせます。

No.4 長者橋
事業主
構造形式
施工会社
竣工
地図
住宅・都市整備公団
PC門型ラーメン橋
住友建設株式会社
1989年4月
Googleマップ

向陽台2丁目と3丁目を結ぶ人道橋です。3丁目側は稲城五中や向陽台小にも繋がります。

橋は黒のレンガを基調としたシックな趣きです。


親柱は斜めにカットされ、そこから続く高欄は奥行きを感じさせます。


3丁目側は戸建て住宅街で、歩行者専用道路はここまでとなっています。

橋の下の道路は城山橋からユリノキ並木が続いています。

No.5 竪谷戸橋
事業主
構造形式
施工会社
竣工
地図
住宅・都市整備公団
バイプレ方式単純箱桁橋
住友建設株式会社
1989年4月
Googleマップ

南多摩尾根幹線道路を横断する人道橋です。南多摩尾根幹線道路の広幅員を跨ぎ、支間長が長いことが特徴だと思います。途中に橋脚がないのは将来の道路計画を見越してのことなのでしょうね。

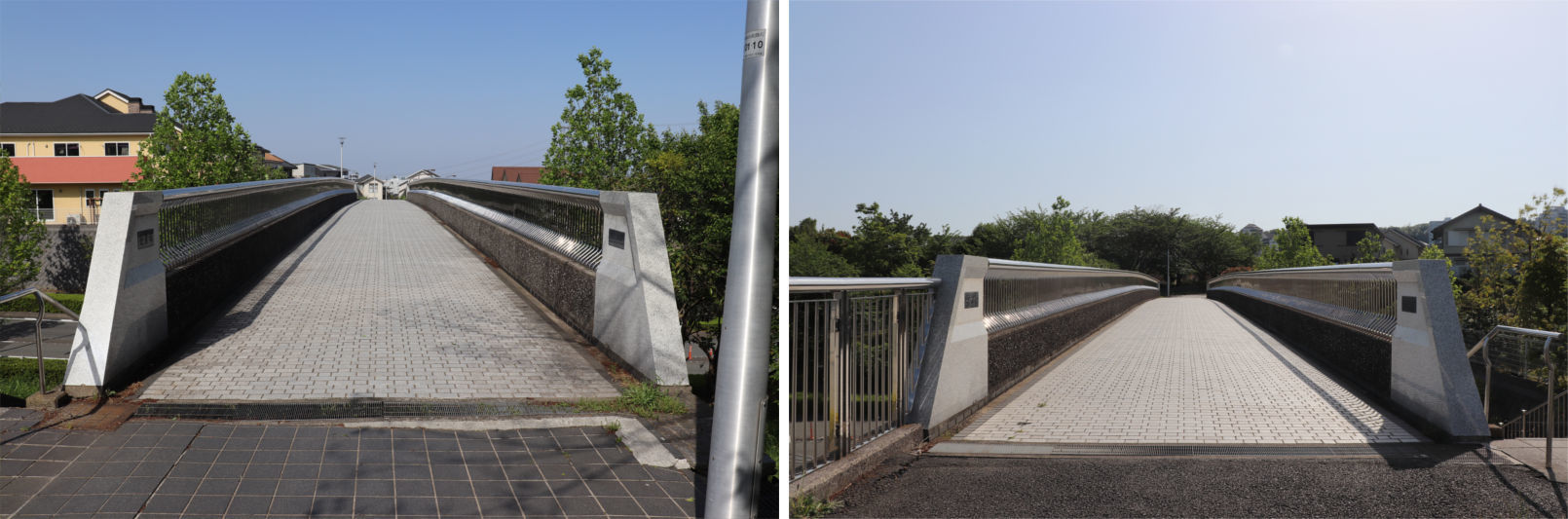

橋の中央で盛り上がった形状をしていて、橋の端から他端が見通すことができないほどでした。

高欄はこげ茶色で、親柱は両端共に左右がちょっとずれています。

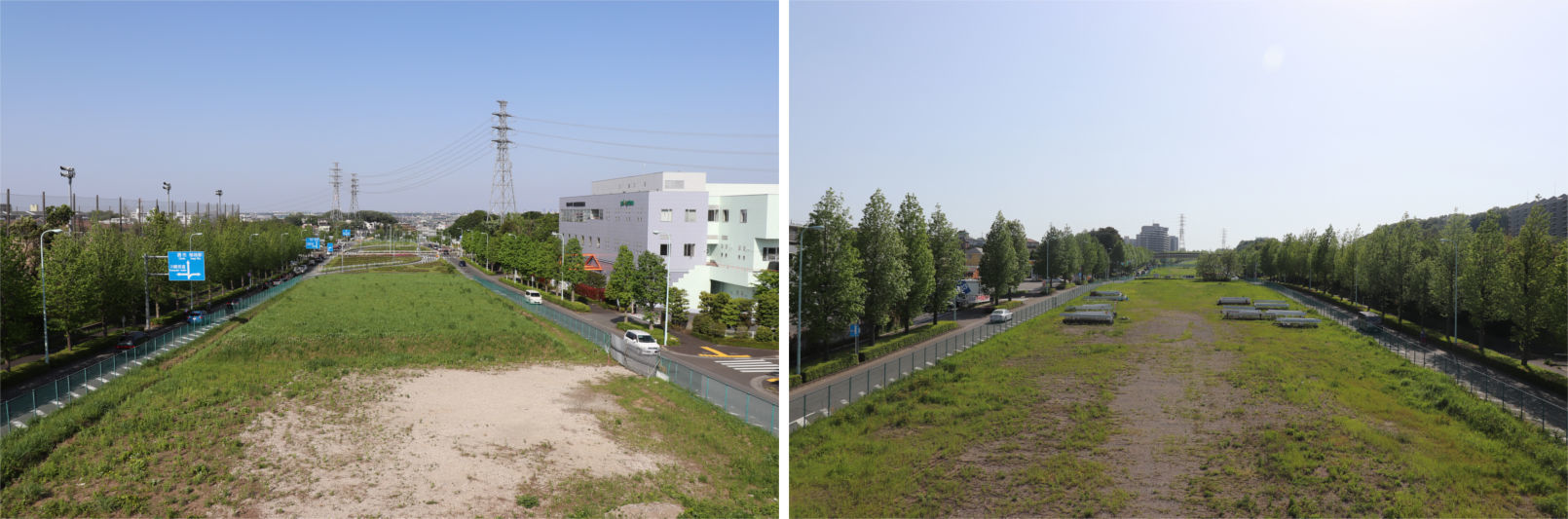

橋の上からは未整備の尾根幹線が見ることができます。ちょっと変わった景色ですね。

街路樹はたぶんモミジバフウ。
